动柱式龙门拼搏pinbo（中国）K-G2518-K-G3020
动柱式龙门拼搏pinbo（中国）K-G2518- K-G3020 Moving column longmen processing center
大行程多功能、大承載高效率，鋁合金結構件高速高效加工利器
Large stroke, multifunctional, high load-bearing, and efficient tools for high-speed and efficient processing of aluminum alloy structural components
主要應用于新能源汽車、新能源電池包、軌道交通、航空航天等領域
Mainly used in new energy vehicles, new energy battery packs, rail transit, aerospace and other fields
机械特征Mechanical characteistics：
+ 機身 Fuselage
HT300强力鑄鐵整體式床身及一體式立柱横梁結構，消除内應力處理，剛性强、 精度高，性能可靠
+ 主軸 Spindle
臺灣BBT40直聯式强力主軸，陶珠軸承、温升低，高速高精强扭矩輸出
+ 絲杆綫軌 Lead scrwe、 Linear guide
三軸選用日本THK/臺灣HIWIN/PMI品牌C3級精密滚珠絲杆，P4級重載綫性滑軌, 運行速度快、换向無震動
+ 鈑金 Metal shell
寬大外形半包圍鈑金，設計合理方便，搭配螺旋式或鏈式自動排屑，有效减輕 勞動强度
技术亮点：
+集觥削、鑽孔、攻牙爲一體的高速、高動態響應機身結構設計
+高導程絲杆+BBT40高轉速主軸（可選HSK63電主軸），可搭配雙擺頭
+立柱與横梁、工作臺與底座均采用一體成型技術，穩定高效
+控制系統、主軸轉速、自動化生産綫等均提供多樣選擇，滿足客户不同加工需求

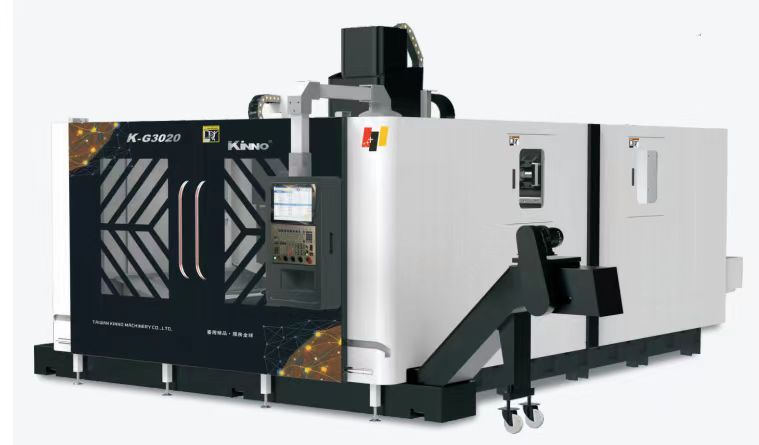

机器设备外观图：

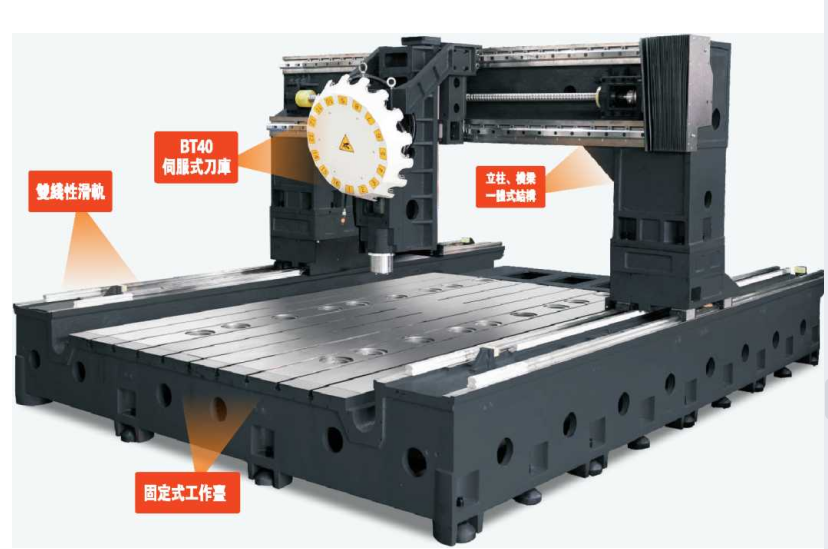

机器局部图：
技术参数：
| 项目 | 单位 | K-G2518 | K-G3020 |
| 控制器 | / | MITSUBISHI/FAUNC/SIEMENS | |
| X/Y/Z軸线軌規格/數量/滑塊 | mm | X:45/2/6 Y:45/2/4 Z:35/2/4 | X:45/2+2/4+4 Y:45/2/4 Z:35/2/4 |
| 滾珠絲杆規格 | mm | X:齒輪齒條 Y:50*20Z:40*12 | X:齒輪齒條 Y:50*20Z:40*12 |
| X/Y/Z軸行程 | mm | 2500*1800*500 | 3000*2000*500 |
| 主軸鼻端至工作臺面距离 | mm | 150-650 | 150-650 |
| 工作臺大小 | mm | 2500*1800 | 3200*2000 |
| T型槽（數目-尺寸*間距） | mm | 22T*7*250 | 22T*9*200 |
| 最大負載 | kg | 3000 | 4000 |
| 主軸規格/转速 | / | BBT40-Ø120-12000rpm直聯式（可選配15000rpm） | |
| 龍門宽度*通過高度 | / | 2000*990 | 2100*990 |
| 主軸馬達 | kw | 7.5-11 | 7.5-11 |
| 快速位移 | m/min | 40/32/32 | 40/32/32 |
| 刀庫（伺服式） | / | BT40-20T | BT40-20T |
| 定位精度（JIS標準） | mm | ±0.005/300 | |
| 重復精度（JIS標準） | mm | ±0.003/300 | |
| 空歷規格 | kg/cm2 | 6至7 | |
| 機械尺寸（長*宽*高） | mm | 4250*3300*3000 | 4750*3300*3000 |
| 機械重量 | kg | 11000 | 13000 |
